Einbauanleitung: Steigbügel im Tiefbau montieren

So montieren Sie Steigbügel im Schacht fachgerecht: Nutzen Sie unsere Einbauanleitung mit Maßen, Abständen und Hinweisen zur Nachrüstung im Tiefbau.

Steigbügel gehören zu den sicherheitsrelevanten Bauteilen im Tiefbau. Sie ermöglichen Wartungs- und Inspektionspersonal einen sicheren Ein- und Ausstieg aus Schächten. Eine fachgerechte Montage ist dabei entscheidend: Bereits geringe Abweichungen bei Bohrmaß, Einbindetiefe oder Werkzeugwahl können die Tragfähigkeit beeinträchtigen.

Unsere Einbauanleitung erläutert Funktion, Montagevorgaben, Abstände und Hinweise zur Nachrüstung.

Was sind Steigbügel und wofür werden sie eingesetzt?

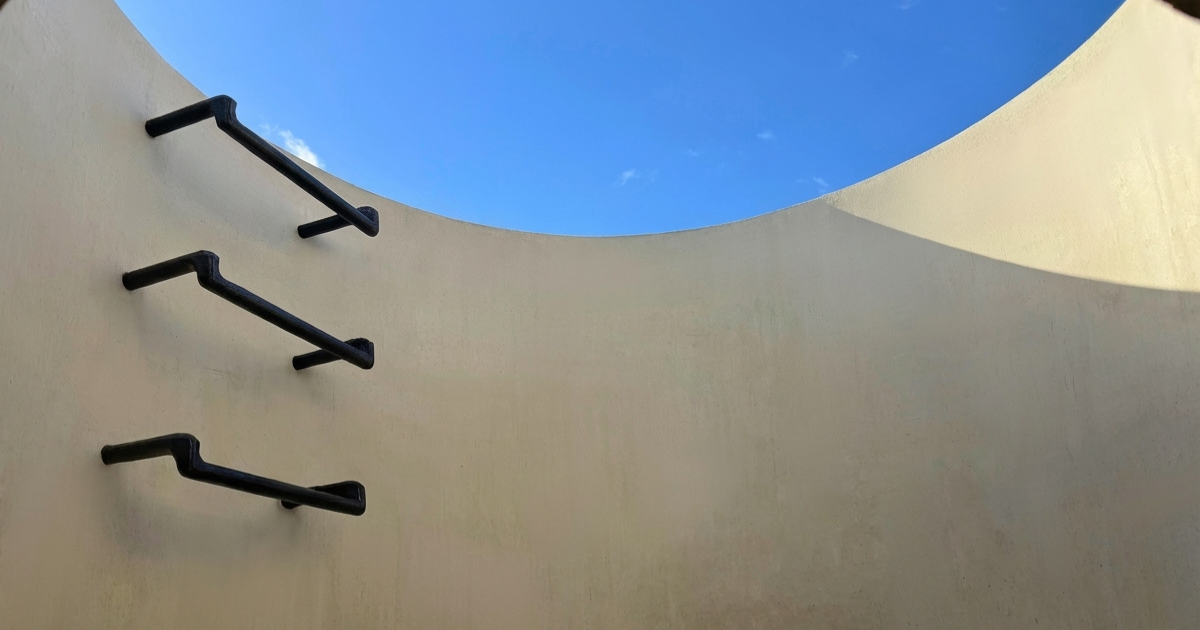

Steigbügel sind fest in der Schachtwand verankerte Einstiegshilfen. Sie bilden eine dauerhaft installierte Steigtechnik und ermöglichen den sicheren Zugang zu unterirdischen Bauwerken. Anders als mobile Leitern sind sie integraler Bestandteil des Bauwerks und müssen sowohl statischen als auch dynamischen Belastungen standhalten.

Im kommunalen Tiefbau kommen Steigbügel vor allem in Abwasser-, Regenwasser-, Kabel- und Versorgungsschächten zum Einsatz. Da diese Bauwerke dauerhaft Feuchtigkeit, chemischen Einflüssen und Temperaturschwankungen ausgesetzt sind, spielen Korrosionsschutz und sichere Verankerung eine zentrale Rolle.

Die Qualität des Produkts und die Präzision der Montage entscheiden unmittelbar über Sicherheit und Lebensdauer.

Grundlagen der Steigbügel-Schacht-Montage

Bevor die eigentliche Montage beginnt, müssen die baulichen Voraussetzungen geprüft werden. Folgende Mindestanforderungen sind einzuhalten:

• Mindestwandstärke: 80 mm

• Tragfähiger Untergrund

• Geeignete Bohrtechnik

Nur bei ausreichender Wandstärke ist eine sichere Einbindung in die Schachtwand gewährleistet.

Steigbügel-Schacht-Montage: So erfolgt der fachgerechte Einbau

1. Bohrlöcher setzen

Für die Montage werden zwei Bohrlöcher in die Schachtwand eingebracht. Folgende Maße sind einzuhalten:

• Horizontaler Lochabstand: 330 mm

• Bohrtiefe: 70 mm

• Bohrdurchmesser: 26 mm bei Beton, 25 mm bei weicheren Baustoffen

Besonders wichtig ist die exakte Ausrichtung: Die Bohrlöcher müssen gleichachsig, symmetrisch und spannungsfrei gesetzt werden. Schon geringe Maßabweichungen können die Einbindung des Gewindes beeinträchtigen.

2. Bohrlöcher reinigen und vorbereiten

Nach dem Bohren werden die Löcher gründlich gereinigt. Staub und Bohrreste müssen vollständig entfernt werden, um eine optimale Haftung zu gewährleisten.

Die Spitzen des Steigbügels werden anschließend in Zementschlämme eingetaucht. Diese verbessert die Verbundwirkung zwischen Metall und Beton und erhöht die Dauerhaftigkeit der Verankerung.

3. Steigbügel einschlagen

Der Steigbügel wird nun in die vorbereiteten Bohrlöcher eingeschlagen. Dabei ist vor allem darauf zu achten:

• ausschließlich Kunststoffhammer zu verwenden

• keine Metallhämmer einzusetzen

• gleichmäßige, kontrollierte Schläge auszuführen

Metallhämmer können die schützende Kunststoffummantelung beschädigen und den Korrosionsschutz beeinträchtigen.

4. Verankerung kontrollieren

Die Montage ist erst abgeschlossen, wenn das 65 mm lange spiralförmige Gewinde vollständig in der Schachtwand verschwunden ist.

Sichtbare Gewinderippen bedeuten:

• unvollständige Einbindung

• reduzierte Haltekraft

• erhöhtes Sicherheitsrisiko

Eine abschließende Sichtkontrolle ist daher zwingend erforderlich.

Steigbügel-Schacht-Abstand und ergonomische Steigfolge

Neben dem horizontalen Lochabstand spielt auch die vertikale Anordnung eine wichtige Rolle. Eine gleichmäßige Steigfolge sorgt für ergonomisches Begehen und reduziert das Unfallrisiko bei Wartungsarbeiten.

Der horizontale Abstand von 330 mm gewährleistet eine stabile Trittposition und eine gleichmäßige Lastverteilung in der Schachtwand. In Kombination mit einer fachgerecht geplanten vertikalen Anordnung entsteht ein dauerhaft belastbares Einstiegssystem.

Gerade im kommunalen Bereich sind zusätzlich die jeweiligen technischen Regelwerke und örtlichen Vorgaben verbindlich zu berücksichtigen.

Steigbügel im Schacht nachrüsten oder austauschen

Im Rahmen von Sanierungsmaßnahmen oder bei beschädigten Bauteilen kann es erforderlich sein, Steigbügel nachzurüsten oder auszutauschen.

Austausch eingerüttelter Steigbügel

• Kunststoffummantelung wandnah aufschneiden

• Bügel herausziehen

• Kunststoffreste ausbohren

• Mörtel ≥ 40 MPa einbringen

• neuen Steigbügel einschlagen

Austausch von Steigbügeln in Dübelhülsen

• Bügel mit definierter Kraft lösen

• abwechselnd beidseitig herausziehen

• nur systemkonforme Dübelhülsen verwenden

Die Kombination nicht abgestimmter Komponenten kann die Sicherheit beeinträchtigen.

Austausch bei vorgebohrten Löchern

• alten Bügel entfernen

• Mörtel einbringen

• neuen Steigbügel fachgerecht einschlagen

• vollständige Verankerung prüfen

Typische Fehler bei der Steigbügel-Montage vermeiden

In der Praxis treten bei der Steigbügel-Schacht-Montage immer wieder ähnliche Fehler auf, die sich mit sorgfältiger Ausführung zuverlässig vermeiden lassen.

• Wird ein falscher Bohrdurchmesser gewählt, kann der Steigbügel entweder nicht kraftschlüssig verankert werden oder er sitzt unter Spannung in der Schachtwand, was die Tragfähigkeit und Dauerhaftigkeit negativ beeinflusst.

• Wird die vorgeschriebene Bohrtiefe nicht eingehalten, kann das spiralförmige Gewinde seine vollständige Einbindewirkung nicht entfalten, wodurch die konstruktiv vorgesehene Haltekraft nicht erreicht wird.

• Werden die Bohrlöcher vor dem Einsetzen des Steigbügels nicht gründlich gereinigt, beeinträchtigen Staub und Rückstände die Verbundwirkung zwischen Zementschlämme, Gewinde und Beton.

• Wird beim Einschlagen ein Metallhammer verwendet, kann die Kunststoffummantelung beschädigt werden, wodurch der Korrosionsschutz unterbrochen und die Lebensdauer des Bauteils reduziert wird.

• Ist das 65 mm lange spiralförmige Gewinde nach der Montage noch sichtbar, wurde der Steigbügel nicht vollständig versenkt und die erforderliche Tragfähigkeit ist nicht sichergestellt.

• Werden bei Nachrüstungen nicht systemkonforme Dübelhülsen oder ungeeignete Mörtel eingesetzt, kann die konstruktive Sicherheit des gesamten Einstiegssystems nicht zuverlässig gewährleistet werden.

Eine konsequente Umsetzung der Einbauanleitung und die sorgfältige Kontrolle aller Maß- und Montagevorgaben stellen sicher, dass das Einstiegssystem dauerhaft belastbar und betriebssicher bleibt.

Vorteile der Infrastep Steigbügel

Infrastep Steigbügel sind auf die Anforderungen im Tiefbau ausgelegt und verbinden sichere Verankerung mit langlebiger Konstruktion.

Dauerhafter Korrosionsschutz

Die widerstandsfähige Kunststoffummantelung schützt das Bauteil zuverlässig vor Feuchtigkeit, chemischen Einflüssen und mechanischen Belastungen und erhöht so die Lebensdauer im Schachtbetrieb.

Hohe Haltekraft

Das 65 mm lange spiralförmige Gewinde ermöglicht eine kraftschlüssige Einbindung in die Schachtwand und stellt auch bei wiederkehrender Belastung eine stabile Verankerung sicher.

Einsetzbar im Neubau und in der Nachrüstung

Das System eignet sich sowohl für neue Schachtbauwerke als auch für die Nachrüstung bestehender Anlagen, wodurch eine einheitliche Lösung über verschiedene Projektphasen hinweg möglich ist.

Austausch einzelner Steigbügel

Beschädigte oder verschlissene Bügel können gezielt ersetzt werden, ohne dass das gesamte Schachtbauteil erneuert werden muss.

Wirtschaftliche Lösung

Durch langlebige Konstruktion und modulare Austauschbarkeit entstehen geringere Instandhaltungskosten und eine höhere Planungssicherheit für Betreiber und Bauunternehmen.

Dauerhafte Sicherheit beginnt bei der Montage

Wer Steigbügel im Schacht einbauen möchte, sollte Bohrdurchmesser, Einbindetiefe und Systemkomponenten exakt aufeinander abstimmen. Denn nur so ist eine dauerhaft belastbare und betriebssichere Steigtechnik im Schacht gewährleistet.

Eine präzise Umsetzung der Einbauanleitung sorgt nicht nur für Sicherheit, sondern reduziert auch spätere Instandhaltungs- und Sanierungskosten.

Sie planen ein Neubau- oder Sanierungsprojekt im Tiefbau? Wir unterstützen Sie bei der Auswahl geeigneter Steigbügel-Systeme und beraten Sie zu einer technisch und wirtschaftlich passenden Lösung.
